一、汽車散料裝車系統概述
矩陣軟件汽車散料裝車系統是一種將倉儲堆放的固體顆粒物高效、準確地裝載到運輸車上的系統。它在多個行業中有著廣泛的應用。
在礦山行業,汽車散料裝車系統能夠快速地將礦石等散料裝載到運輸車輛上,提高了生產效率。例如,礦山智能裝車系統可以在整個骨料裝車流程中做到運行安全、操作簡單、維護便捷。該系統在出入礦山時搭載 IC 卡識別系統,自動引導車輛行駛至裝車料倉,并實時監督車輛位置和裝料情況。
煤炭行業也是汽車散料裝車系統的重要應用領域。煤炭行業自動裝車技術不僅提高了生產效率和產能,還能有效減少工人勞動強度。如智慧運銷廠區煤炭裝車系統,能夠自動控制上游設備給料機、輸送機等設備的啟動、運行及停止,實現設備全自動運行控制,操作簡單,無需人工,省時省力。
在水泥行業,散料自動裝車系統可以將散裝水泥按規定重量迅速持續地稱量并自動裝車。相比傳統方式,該系統避免了數據整理困難、監控強度不夠等問題,還能防止用戶作弊行為,減少企業損失。例如,散料自動裝車系統在水泥廠的應用中,通過刷卡或插卡方式調取裝料量,司機通過按鈕開啟系統,大屏實時展示已裝載量,視頻系統實時監視裝載情景,語音系統指揮裝載行為,當裝載量到達預定值時,系統自動停止送料,大大縮短了裝載耗用的時間。
二、主要類型及工作原理
(一)散料自動裝車系統
散裝散料自動裝車系統主要由輸送系統、稱重系統、控制系統和車輛定位系統組成。輸送系統負責將散料從儲存?zhèn)}輸送到裝車位,稱重系統用于精確計量裝載的散料量,控制系統負責協調各系統的運行,車輛定位系統則確保散料準確裝載到車輛指定位置。
系統通過控制系統接收裝車指令后,啟動輸送設備將散料輸送到裝車位。同時,稱重設備實時監測裝載的散料量,當達到預設值時,控制系統自動停止輸送設備。車輛定位裝置確保散料準確裝載到車輛內部,實現快速、準確的裝車過程。例如,通過精確的稱重設備和車輛定位裝置,可以確保散料裝載量準確、均勻,提高散料質量,減少人為錯誤,提高裝車的穩定性和可靠性。
(二)液壓式散裝散料車
液壓式散裝散料車的專用設施由罐體總成、輸送系統(水平卸料、垂直卸料以及活動卸料組成)、液壓系統(高壓油泵經管路與分配閥連接該閥的三個輸出端分別是轉角液壓馬達、升降油缸以及串聯在一起的水平卸料、垂直卸料、活動卸料液壓馬達)、電動系統、氣動分倉機構等組成。
在罐體底部設有閘門,在閘門下面裝有水平螺旋輸送器,由取力器由汽車變速箱輸出動力驅動,再傳動高壓油泵以驅動液壓,液壓馬達通過傳動裝置帶動水平螺旋輸送器的葉片軸及葉片,經活動輸送以將散料輸出。車頂平置的一根活動卸料絞龍可回轉和抬升,運輸時,頂部的螺旋管平臥在罐頂;卸料時則抬起,使管端的出料口與畜禽飼養場貯料罐頂部的進料門相接、對準,完成卸料。
(三)筒倉定量裝車系統
電子汽車衡式快速定量裝車系統,主要由稱重系統、計算機定值管理系統、紅外車輛分離系統、車輛軸型判別系統的部分組成。該系統是在不改變?cè)型矀}(cāng)結構的情況下,在筒倉口下地面上直接安裝汽車衡,通過控制現有筒倉下料裝置實現快速定值裝車。
電子料斗式快速定量裝車系統,包括稱重系統、裝車漏斗及閘門裝置、液壓系統、控制系統、供電照明系統、消防裝置檢修設備及其他輔助設備設施等。料斗式定量倉與筒倉倉口通過撓性連接,在筒倉倉口設置平板閘門控制下料。定量倉由四個稱重傳感器支撐,并設有校正碼裝置,方便對定量倉進行定期準確計量校驗。定量倉下料口通過裝車溜槽對火車、汽車進行定量快速裝車,并在裝車的同時完成對車廂的平煤工作。系統控制主要由 PLC 控制,設手動,自動兩種控制方式。
電子皮帶計量式快速定量裝車系統,主要由給料系統、輸送系統(皮帶輸送機、變頻調速電機、清掃裝置、防跑偏裝置等)計量系統(稱重傳感器、速度傳感器、稱重顯示控制器)、電控裝置等部分組成。該系統對散裝物料實現持續輸送,并在輸送過程中進行定值稱重計量控制實現對承載車輛進行快速裝車的目的。其具有自動 / 手動控制裝載,無需人工添減料;接近設定值時慢加料,以精準控制加料量;大屏實時顯示已裝載量;裝載 / 計量一次完成;全方位視頻監控,精準掌握裝載情況;可使用電腦統計各類數據并上傳網絡,方便企業管理等特性。
三、操作流程
以散裝散料自動裝車為例,操作人員通過控制系統設定信息,車輛駛?cè)胙b車位后定位裝置調整位置,啟動輸送設備裝載,稱重設備監測,達到預設值停止,檢查無誤后車輛駛離。
首先,操作人員通過控制系統設定裝車的散料種類、數量和目的地等信息。這一步驟至關重要,確保了裝車的準確性和針對性。根據不同的需求,操作人員可以精確地選擇所需的散料類型,并確定裝載的數量,以滿足不同客戶或生產環節的要求。

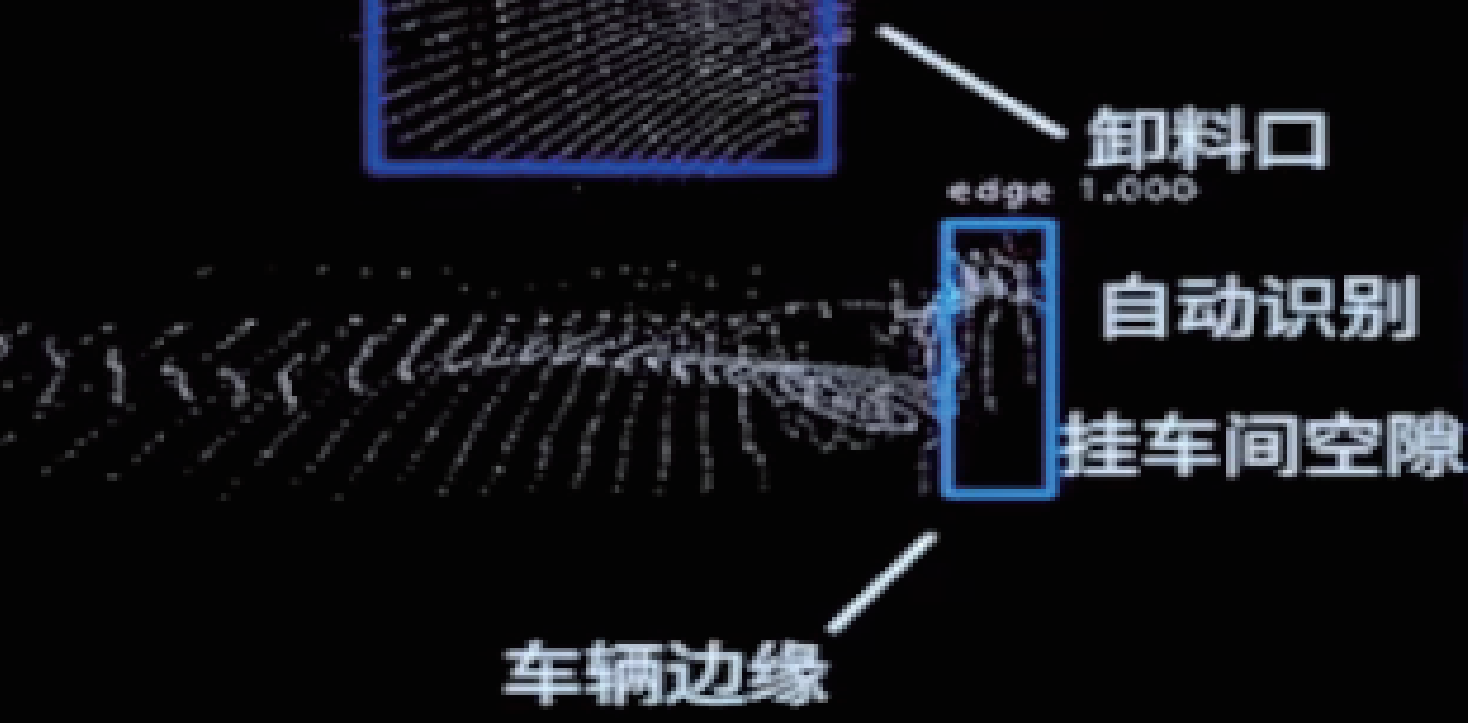

當車輛駛?cè)胙b車位時,定位裝置自動調整車輛位置,確保散料準確裝載。定位裝置的作用在于提高裝車的精度,避免散料裝載不均勻或出現偏差。例如,一些先進的散裝散料自動裝車系統采用激光雷達技術進行車輛定位,能夠精確識別車輛的輪廓和位置,將散料準確地輸送到車輛內部。數據顯示,使用激光雷達定位裝置的系統,車輛定位精度可達到厘米級別,大大提高了裝車的準確性和效率。
控制系統啟動輸送設備,開始裝載散料。輸送系統是散裝散料自動裝車系統的核心組成部分之一,它負責將散料從儲存?zhèn)}輸送到裝車位。輸送系統通常采用皮帶輸送機、螺旋輸送機等設備,具有輸送量大、速度快、穩定性好等優點。在輸送過程中,控制系統實時監測輸送設備的運行狀態,確保散料的順暢輸送。
稱重設備實時監測裝載量,當達到預設值時,控制系統自動停止輸送設備。稱重系統的精確性對于保證散料裝載量的準確至關重要。一些先進的稱重設備采用數字稱重技術,分辨率高、信號無衰減、抗干擾強,能夠?qū)崟r(shí)準確地監測散料的裝載量。例如,某品牌的定量裝車系統,其稱重精度可達到 ±0.5%,大大提高了裝車的準確性和可靠性。
操作人員檢查裝載情況,確認無誤后,車輛駛離裝車位,完成裝車過程。這一步驟是為了確保裝車的質量和安全性。操作人員會檢查散料的裝載量是否準確、是否有泄漏等情況,確保車輛在運輸過程中不會出現問題。如果發現問題,操作人員會及時進行調整和處理,確保裝車過程的順利進行。
四、優勢特點
(一)提高效率
汽車散料裝車系統的自動裝車功能能夠?qū)崿F(xiàn)連續、快速的裝載作業。以礦山行業為例,傳統的人工裝卸搬運方式耗時耗力,而采用自動裝車系統后,大大提高了生產效率。據統計,在某大型礦山企業中,使用自動裝車系統后,裝車效率提高了 30% 以上。同時,自動裝車系統減少了車輛往返于過磅處與物料裝載處的次數,縮短了單次作業周期。例如,在煤炭行業中,傳統裝車模式下,車輛往返次數較多,浪費了大量時間和能源。而自動裝車系統能夠精確控制裝載物料量,避免了因裝載不當而導致的反復卸料或裝料,從而提高了整體作業效率。
(二)保證質量
精確的稱重設備和車輛定位裝置在汽車散料裝車系統中起著關鍵作用。這些設備能夠確保裝載量準確均勻,避免撒料、偏裝等事件的發生。在水泥行業中,散料自動裝車系統通過精確的稱重設備,能夠?qū)⑸⒀b水泥按規定重量迅速持續地稱量并自動裝車,保證了水泥的裝載質量。同時,車輛定位裝置能夠準確識別車輛的位置和車廂尺寸,為自動放料系統提供準確的參數,確保熟料能夠按照預設的裝載模式進行均勻、準確的裝填,避免了物料偏重或裝載不均的問題。
(三)減少錯誤
自動化操作減少了人為因素的干擾,降低了操作錯誤的可能性。在傳統的裝車作業模式中,人工干預大,容易出現失誤。而汽車散料裝車系統采用自動化控制技術,通過傳感器和控制系統,實現對熟料裝載的精確控制。
